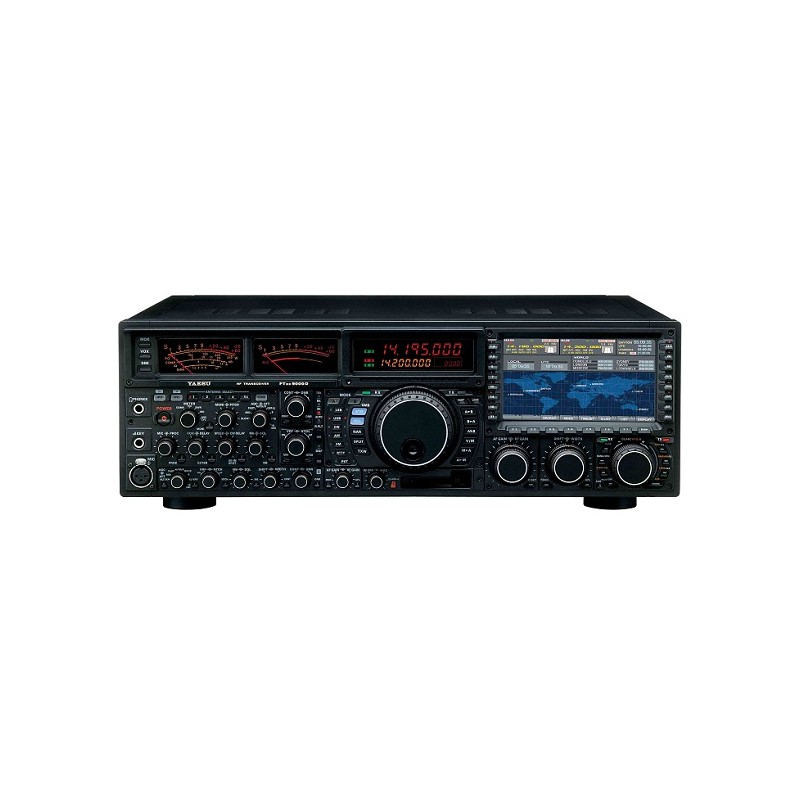

Архив Yaesu FT DX 9000D

Цена: уточняйте

Положить в корзину

Артикул:

003064

Наличие:

Под заказ

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Диапазон частот: 30 кГц – 60 МГц (прием), 0.03 - 60 МГц (передача, только любительские)

Виды модуляции A1A(CW), A3E(AM), J3E(LSB,USB), F3E(FM), F1B(RTTY), F1D(PACKET), F2D(PACKET)

Две секции индикаторов. оснащён огромными (86 мм) измерительными индикаторами с большой аналоговой точностью и мгновенным временем срабатывания. Два индикатора на левой стороне передней панели: левый - основной индикатор режима TX/RX работает прежде всего как S-метр для главного приемника, правый индикатор – в режиме приёма работает как S-метр вспомогательного приёмника, а при передаче показывает уровень ALC наряду с выходной мощность, уровнем компрессии, входным уровнем микрофона, током выходного каскада или уровнем КСВ на левом индикаторе. Два индикатора на правой стороне передней панели позволяют контролировать напряжения, величину смещения, температуру выходного каскада и КСВ.

В качестве первого гетеродина впервые применён синтезатор с прямым синтезом частоты HRDDS (High Resolution Direct Digital Synthesizer) c опорной частотой 400 МГц. Он имеет очень низкий уровень собственных фазовых шумов

Два одинаковых независимых приёмника, построенных по схеме супергетеродина с тройным преобразованием частоты ( 40 МГц, 455 КГц и 30 КГц )

УВЧ реализован по двухтактной схеме на FET транзисторах SST310, что позволило добиться низкого уровня собственного шума и превосходной помехозащищённости от блокирования и интермодуляции. Следующий за УВЧ двойной балансный смеситель, выполнен на 4 FET транзисторах SST310, идеально подавляющий интермодуляцию при сильной загрузке эфира. Напряжение питание входной части (УВЧ и I смесителя ) составляет 22 В. Всё это позволило получить значение IP3 более 40 dBm

Наличие изменяемой полосы пропускания (15/6/3 кГц) по I ПЧ 40 МГц обеспечивают 3 четырёхполюсных кварцевых фильтров

На входе установлен перестраиваемый узкополосный фильтр (VRF). При его реализации использовалась схема так называемой «µ - настройки», при которой изменение резонансной частоты происходит за счёт перемещения положения ферритового сердечника внутри катушки с высокой Q. Сердечник перестраивается с помощью малошумящего двигателя с шагом 1,8 °, который управляется с передней панели трансивера. Добротность катушек составляет 300. Диаметр 28 мм. Полоса пропускания по уровню -3дБ составляет 12 КГц и -30 дБ - 450 КГц. Возможна установка максимально 3 «µ - настраиваемых» фильтра (1.8 МГц, 3.5/7 МГц и 10/14 МГц)

32-битный DSP процессор, реализованный на кристалле TI TMS320C6711, благодаря применению современных и передовых алгоритмов обработки сигнала позволяет получить более естественный «аналоговый» звук по сравнению с другими ранее созданными системами DSP, при использовании которых звучание получалось более «цифровым». Этот эффект достигается благодаря применению новой функции DSP «СONTOUR»

Установлен свехвысокостабильный термостатированный кварцевый генератор с частотой 10 МГц. В результате получилась превосходная стабильность частоты, которая составляет 0,03 ppm в интервале температур от -10° до +60°

Выходной каскад построен на 2 транзисторах SD2931. Напряжение питания составляет 50 В. Используется стандартный алюминиевый радиатор

Предусмотрена возможность регулировки смещения выходного каскада с передней панели трансивера и плавный переход от режима усиления А в класс АВ. В режиме класса А выходная мощность в 200 ватной версии составляет 75 Вт и 100 Вт в 400 ватной версии. При этом подавлений внеполосных искажений 3-го порядка составляет -50 дБ и 5-го порядка -70 дБ

В трансивере FT DX 9000 имеются следующие сервисные удобства: порт для подключения флэш-памяти, клавиатуры ( PS/2 и USB), COM порт передачи данных для PC, прямой ввод частоты, аналоговые измерительные приборы, порт для управления поворотным устройством (G-800DXA, G-1000DXA, G-2800DXA) и индикацией направления поворота на TFT мониторе (только версия D)
