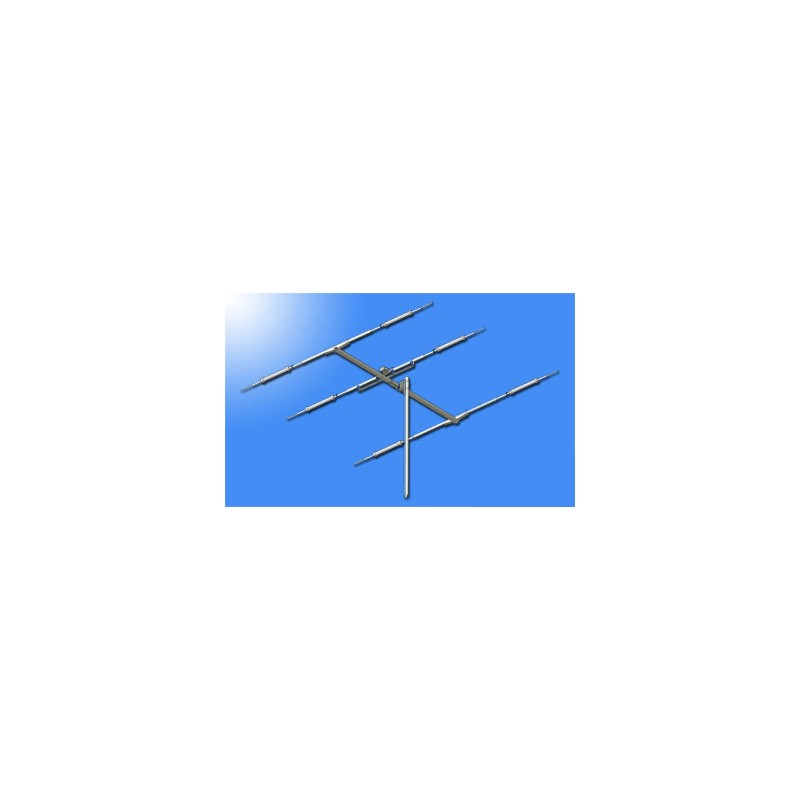

Radial Y3-FU направленная базовая антенна для работы на частотах КВ диапазона
Антенна Radial Y3-FU представляет собой два пассивных элемента - директор и рефлектор, и один активный вибратор. Последний элемент является разрезным и устанавливается на изоляторах. Его питание обеспечивается через коаксиальный разъём и симметрирующее устройство с трансформацией 1:1. Каждый элемент состоит из внутренней части, трапа и наружной части. Принцип работы антенны основан на свойстве фильтров пробок (трапов) отсекать электрически все проводники,находящиеся на противоположной стороне от нагрузки(генератора).
В диапазоне 28 МГц в формировании диаграммы участвуют только внутренние части элементов антенны, поскольку встречающиеся на пути токам фильтры 28 МГц отсекают и делают невидимыми для сигнала всё, что лежит за их пределами.
В диапазоне 21 МГц катушка фильтра на 28 МГц является удлинительной, которая подключена к наружной обкладке конденсатора трапа ,являющейся также продолжением излучающего элемента. Этот элемент заканчивается на фильтре 21 МГц, состоящий из катушки и конструктивного конденсатора. Продолжающиеся трубки D14, W14 и R14 на диапазоне 21 МГц уже в работе антенны не участвуют, так как имеют по входу высокое сопротивление фильтра 21 МГц.
В диапазоне 14 МГц эти участки антенны подключены благодаря катушкам фильтров 21 и 28 МГц, имеющим индуктивный характер. В следствии того,что трапы рефлектора настроены чуть ниже резонансной частоты вибратора,а трапы директора-выше, мы получаем классическую трёхэлементную направленную антенну с резонансными пассивными элементами.
- Рабочие частоты - 14-14.3 МГц (20м), 21-21.34 МГц (15м), 28-28.9 МГц (10м)
- 3 элемента
- Усиление 4.6dBi (20м), 5.3dBi (15м), 6.15dBi (10м)
- Мощность 1000Вт. Допустимая мощность снижается при повышении частоты и увеличении времени работы на передачу
- КСВ не менее 2
- Вес 19кг
- Габариты 3600х7880х150 мм
- Диаметр мачты 40-69мм
- Разъем SO239
