Блок питания Fort PSU-103-20 (Сертификат об одобрении типового изделия Российского Речного Регистра № 296-4.18.5-06 от 23.05.05) предназначен для питания нестабилизированным напряжением постоянного тока 24 В различного судового и промышленного оборудования.

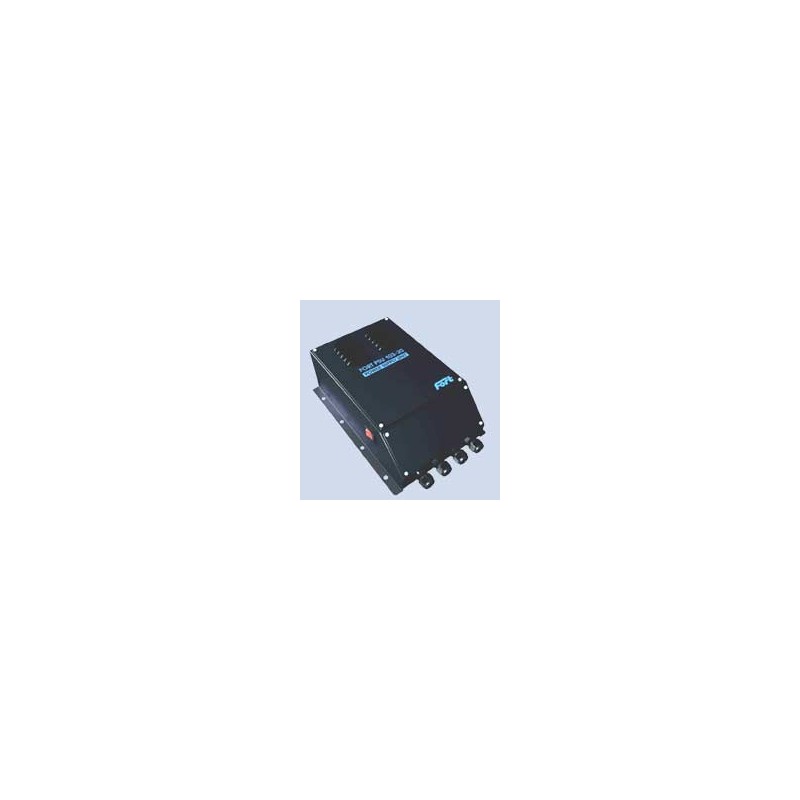

Блок питания Fort PSU-103-20 выполнен в металлическом корпусе с креплением для установки на вертикальной переборке. На боковой стенке корпуса расположен выключатель с индикацией наличия напряжения питания.
Блок питания Fort PSU-103-20 питается от сети переменного тока 110/220 В, 50 Гц и выдает напряжение постоянного тока 24 В. В конструкции прибора предусмотрены четыре выходных разъема для одновременного подключения четырех нагрузок.
Электрическая схема блока питания Fort PSU-103-20 включает в себя понижающий трансформатор, электронный выпрямитель, цепи переключения на аварийное питание и звуковой сигнализации.
Переключение блока питания Fort PSU-103-20 на резервный источник происходит автоматически при отказе, выключении или отсутствии основного питания на приборе. Переход на аварийное питание может сопровождать звуковая сигнализация.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания сеть переменного тока 110/220 В, 50 Гц
Номинальное выходное напряжение 24 В постоянного тока
Номинальный ток нагрузки 20 А
Пульсация 1 В
Номинальная мощность 500 Вт
КПД 93%
Рабочая температура -20..+55°С
Температура хранения -60..+70°С
Габаритные размеры 380х270х115 мм
Вес 12 кг
Класс защиты IP 22
Количество разъемов для подключаемых нагрузок 4
Гальваническое разделение выходного питания от питающей сети.
